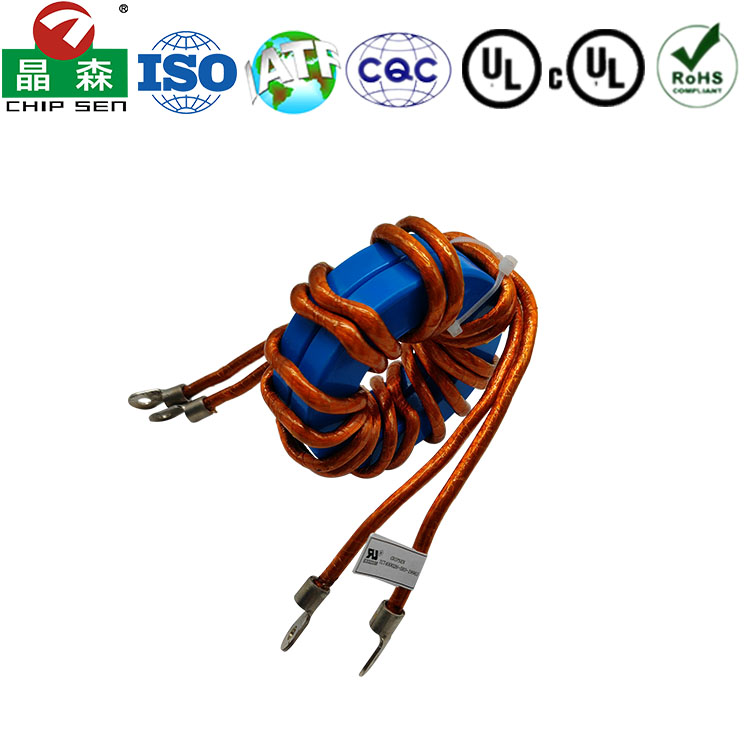

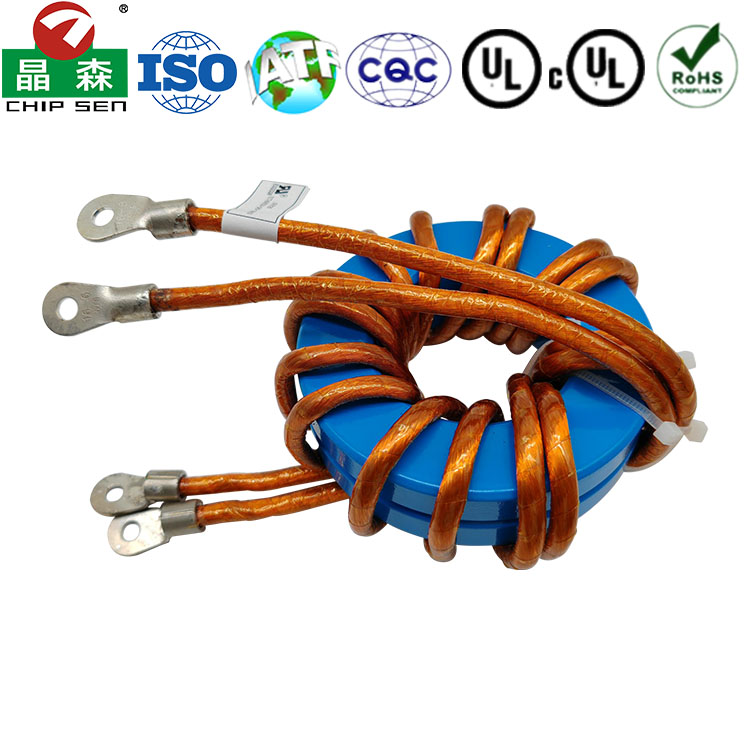

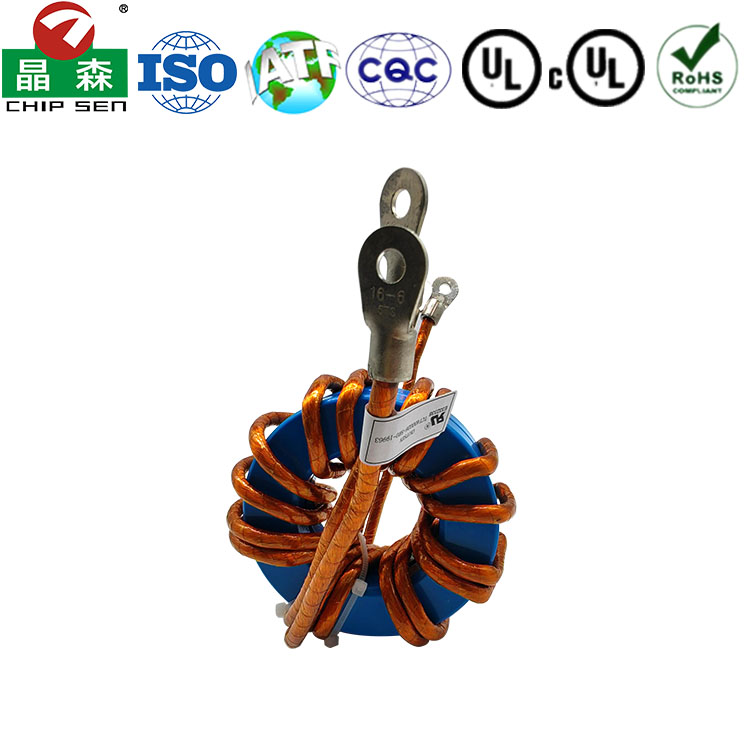

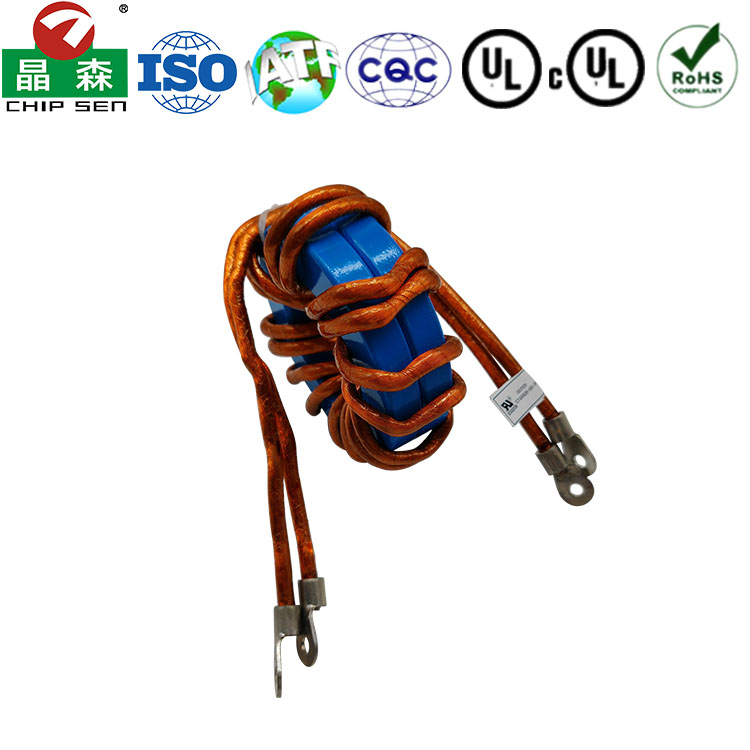

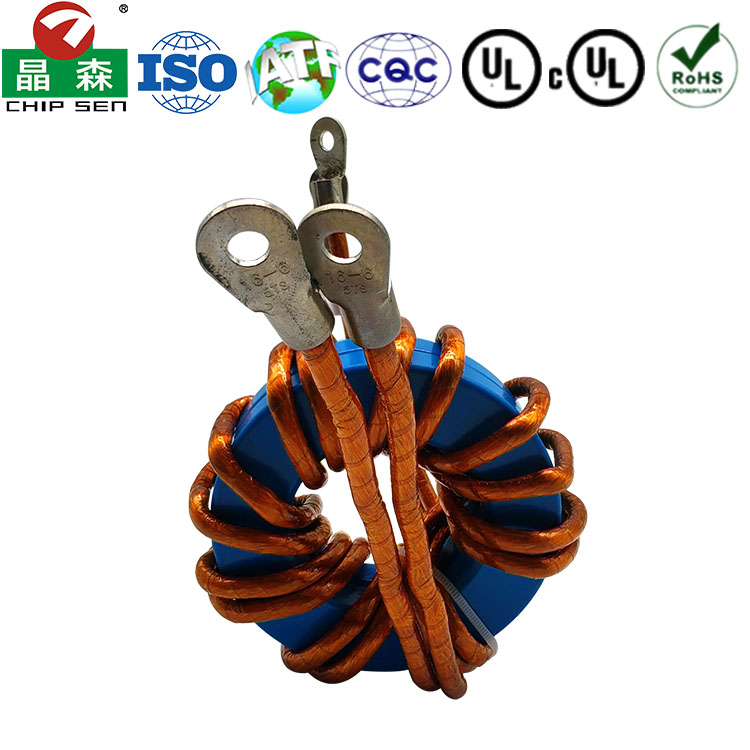

T40 大功率大電流磁環電感
產品分類：
T系列磁環電感
功率：
定制
尺寸單位：
T5*3*2/T6*3*3/T9*5*3/T10*6*5/T12*10*8/T50-26/T80-26/T251510/T251512
產品特性：
1. 物理結構：
· 型號解析： T400026 通常表示外徑約40mm，高度（或厚度）約26mm的環形磁芯。其內徑通常在10-15mm左右。
· 引線： 4根引腳。這通常意味著電感內部有兩個獨立的繞組，或者是一個帶中間抽頭的單一繞組。這是它與普通2引腳電感最根本的區別。
· 封裝： 典型的DIP（雙列直插）式封裝，便于通過PCB板上的通孔進行安裝和焊接。
2. 電氣特性：
· 高耦合度： 如果是作為共模電感使用，兩個繞組繞在同一磁芯上，磁通相互抵消，對差模信號電感量很小，但對共模噪聲呈現高阻抗。
· 高飽和電流： 磁環結構可以承受較大的電流而不易飽和，尤其在使用鐵粉芯或鐵硅鋁材料時。
· 低電磁干擾： 環形磁芯的磁場泄露非常小，對周圍電路的干擾極低。
· 高效率： 由于磁芯損耗和銅損相對較低，整體效率較高。
產品用途：
1. EMI/EMC濾波：
· 共模扼流圈： 這是4線電感最經典的應用。將火線（L）和零線（N）分別穿過兩個繞組，它能極其有效地濾除電源線上的共模干擾，防止噪聲傳入電網或干擾設備，是開關電源、逆變器等設備通過EMC認證的關鍵元件。
2. 能量傳輸與轉換：
· 隔離/耦合電感： 在一些DC-DC變換器拓?fù)渲校ㄈ绶醇な?、Fly-Buck等），它可以作為耦合電感，實現能量的傳遞和電路的隔離。
· 小功率變壓器： 可以通過調整匝數比，用于信號隔離或小功率的電壓變換。
3. 差分濾波：
· 在某些對稱電路或差分信號線路中，可以用作差分濾波電感。
咨詢我們：
86-769-89308858

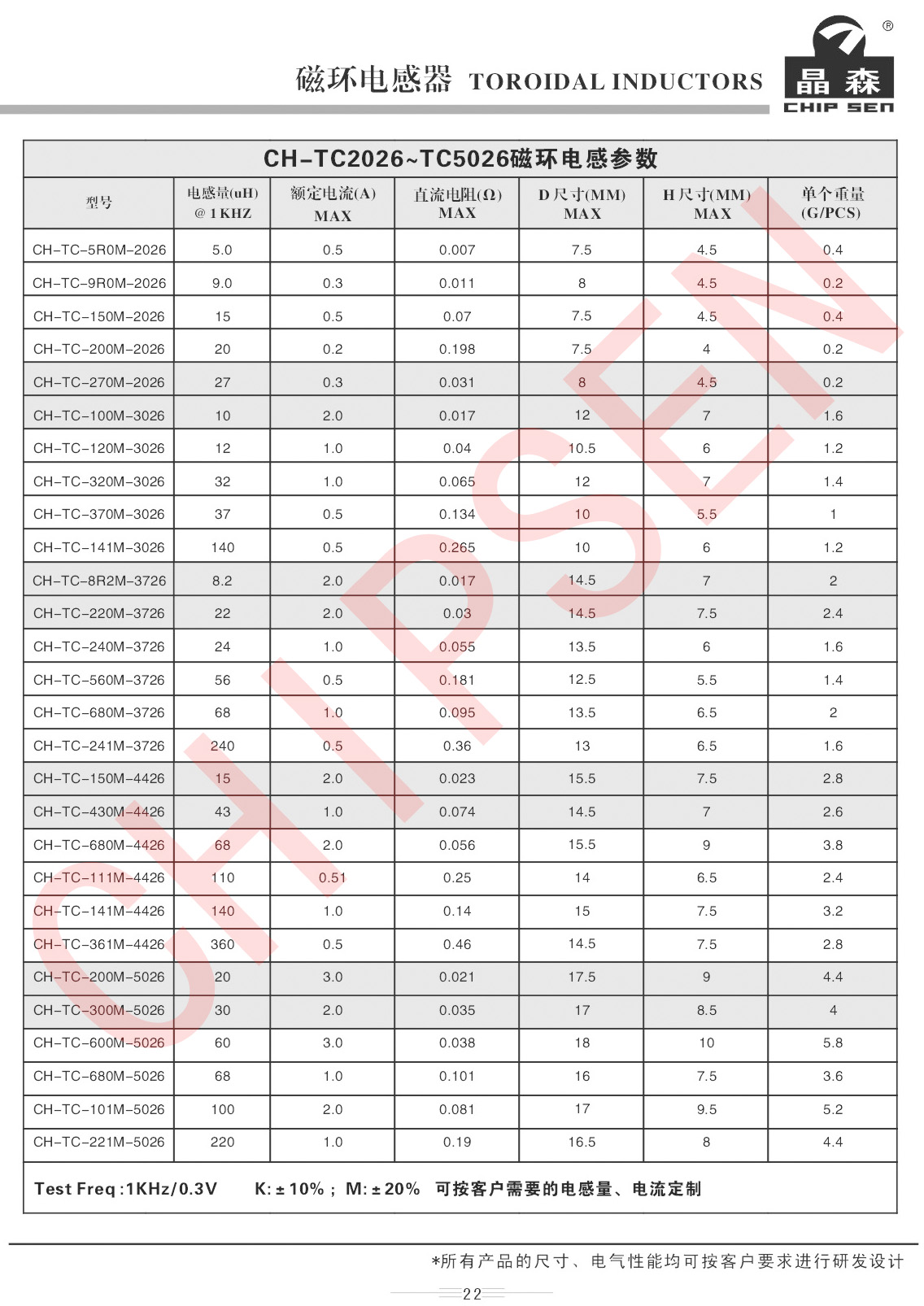

詳細參數

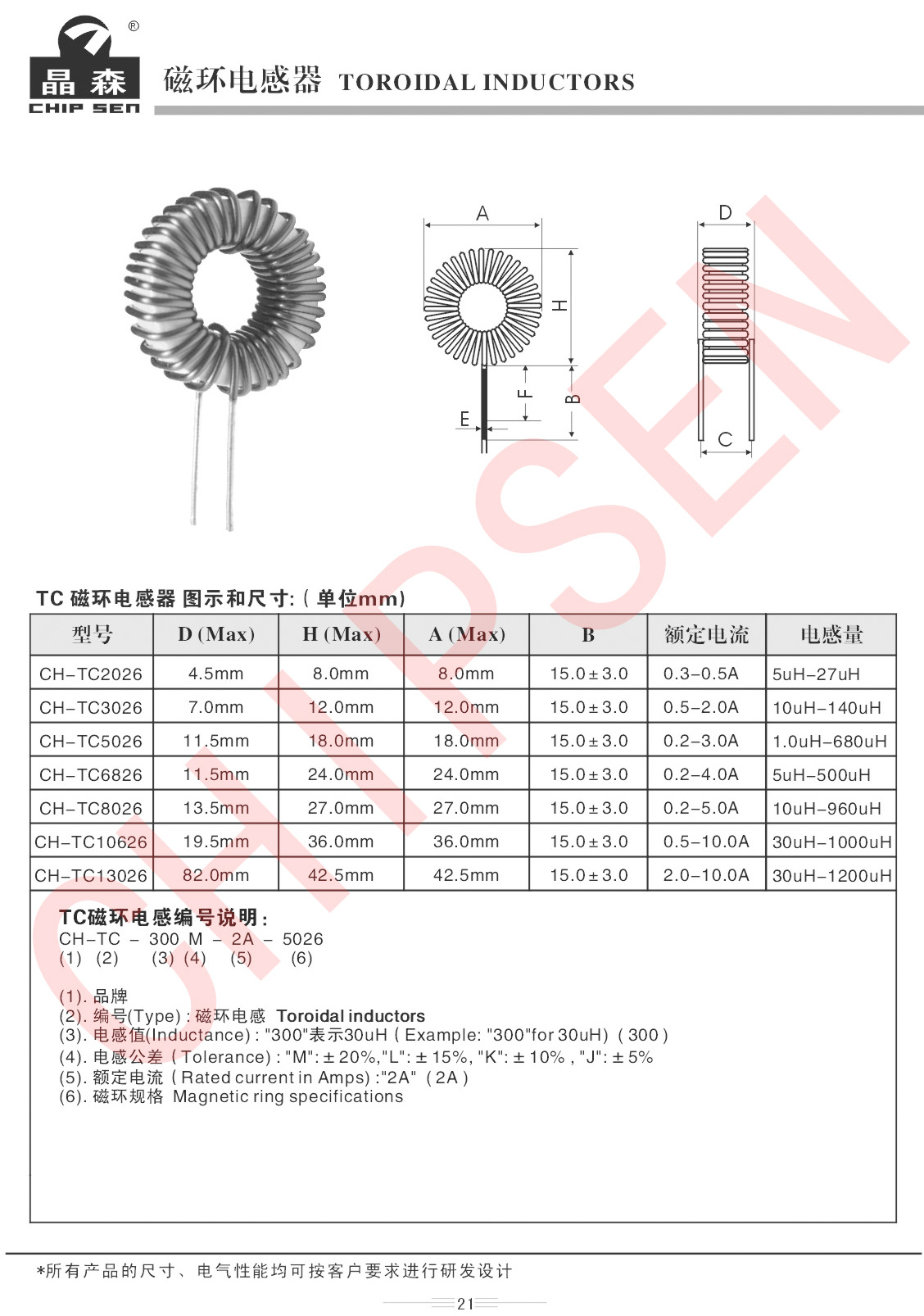

型號講解
