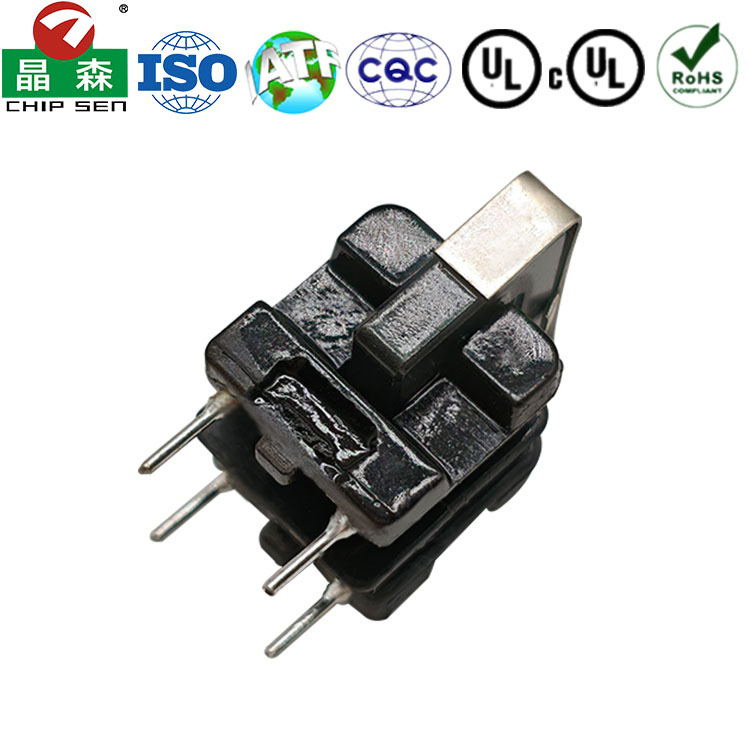

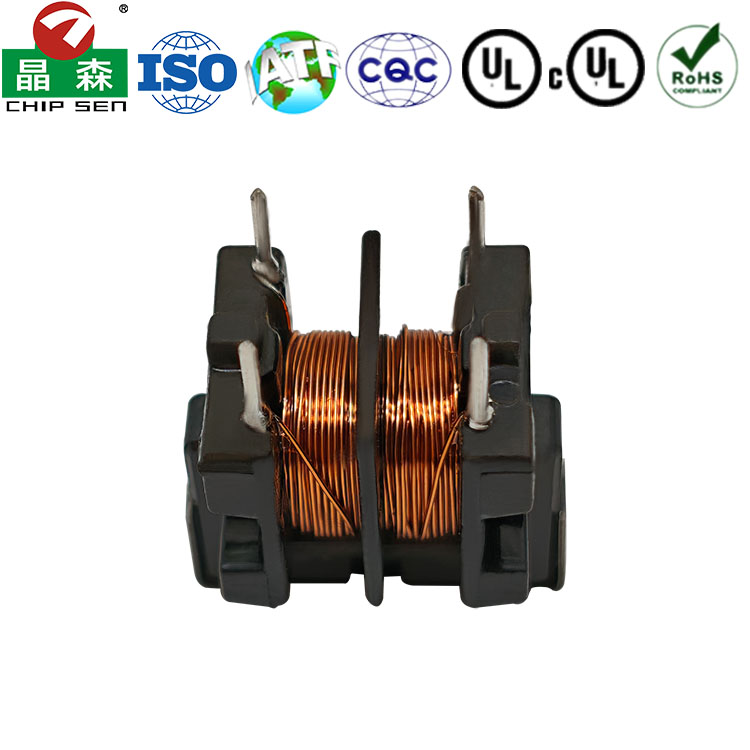

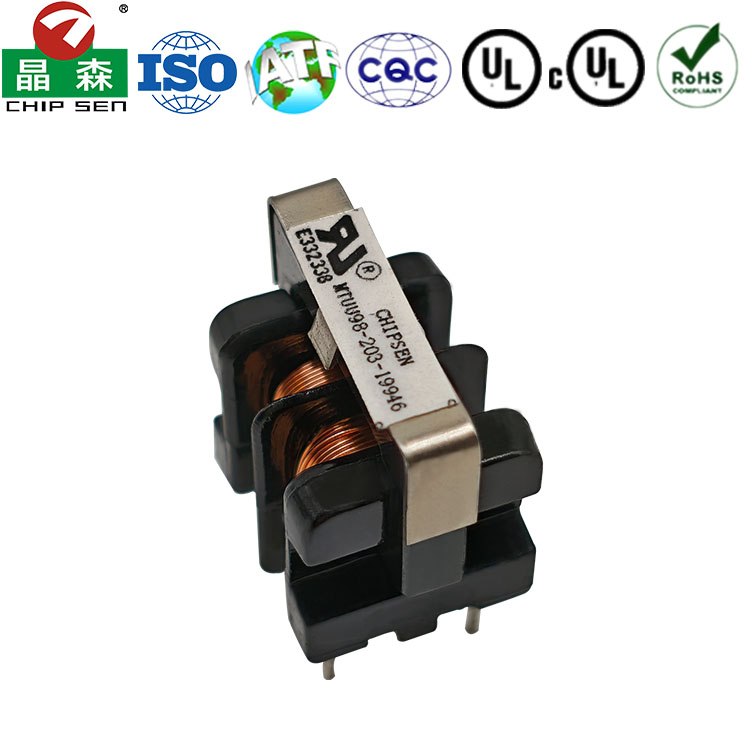

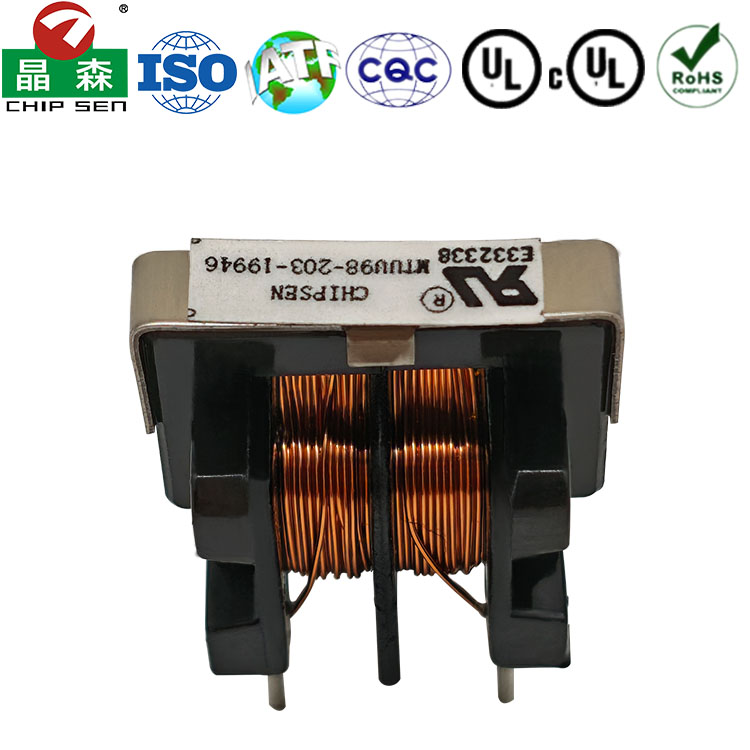

UU9.8 20mH濾波器
產品分類：
UU系列濾波器
功率：
定制
尺寸單位：
UU9.8 指的是磁芯的尺寸規格，單位是毫米。這表示該磁芯的 寬度（或?qū)蔷€長度）約為9.8毫米。
產品特性：
· 極高的共模電感： 20mH 的電感值在共模扼流圈中屬于非常高的級別。這意味著它對低頻段的共模噪聲具有極其強大的抑制能力。
· 高共模阻抗： 在目標頻段（尤其是低頻，如150kHz - 1MHz），它能對共模噪聲產生非常大的阻抗，使其難以通過。
· 雙繞組對稱性： 內部兩個線圈的匝數、繞法高度對稱，以確保對共模噪聲的有效抑制，同時不影響差模信號。
· 高磁通容量： UU型磁芯的磁路閉合較好，能存儲較多的磁能，不易飽和。
· 插件式設計： 引腳使其能夠牢固地焊接在PCB板上，適用于通過電流較大、對穩定性要求高的場合。
· 定制化靈活： UU型磁芯和骨架是標準件，制造商可以通過調整線圈匝數和線徑來靈活地制造出不同電感和電流規格的產品。
產品用途：
· 開關電源的輸入濾波： 特別適用于功率較大的開關電源，用于濾除開關管產生的最低頻段的共模噪聲，防止其傳導到電網中。這是它最核心的用途。
· 工業變頻器與電機驅動： 在變頻器輸出端，用于抑制由于電機長電纜和PWM調制產生的強烈共模電壓和電流，保護電機絕緣并減少電磁輻射。
· 高功率LED驅動電源： 確保驅動電源本身不會向電網注入過多的傳導干擾，以滿足嚴格的EMC法規（如CISPR 32 Class B）。
· 醫療設備電源： 對電源純凈度要求極高的設備。
· 通信系統電源模塊： 確保電源噪聲不會影響敏感的通信電路。
